产品关键字:气动管夹阀,电动管夹阀,手动管夹阀,管夹阀



一、产品说明:

产品名称:管夹阀(手动、气动、电动)

产品特点:设计与制造:Q/JBGN02 结构长度:Q/JBGN02 法兰连接尺寸:JB78、GB4216



压力等级:PN(MPa)0.6



测试:

试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1



材料:

阀体:铝合金、铸铁

套管:橡胶

阀杆:铸铜、碳钢

拉杆:碳钢

压杆:铝合金

手轮:铸铁

托架:球墨铸铁



二、结构和工作原理

     (1)结构:本阀门由左右阀体,橡胶管套、大小阀杆、上下闸板、导柱等零件组成。
   (2)工作原理:当顺转手轮时,使大小阀杆同时带动上下闸板,压缩管套,进行关闭,反转即行开启,这样,闸板在导柱之间上下往复完成阀门开闭工作。另外,因橡胶管套承力,因此在开关时,操作人员旋转手轮时只要感到适量抵触,均己达到开闭极点,切勿尽力或多人辅助,禁用其他工具开闭。



中国.上玉集团有限公司是专业生产衬胶阀门的厂家,管夹阀订货须知:
一、①管夹阀产品名称与型号②管夹阀口径③管夹阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的管夹阀型号,请按管夹阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。

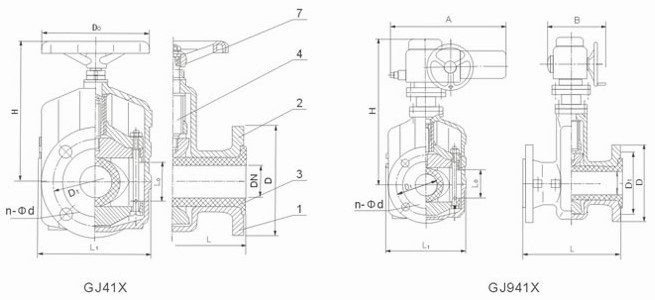

GJ41X,GJ641X,GJ941X



公称

公称

工作

L

L1

L0

D

D1

Z-Φ

H

电动装置



通径

压力

压力

型号

A

B

D0

kw



(DN)

(MPa)

(MPa)

25

0.6

0.6

160

124

31

115

85

4-14



ZA5-14

443

133



0.12

18

32

165

145

40

*140

100

4-18















40

190

157

50

*150

110

4-18















50

210

160

60

160

125

4-18



ZA10-18

552

425



0.25

71

65

250

199

74

180

145

4-18



ZA15-15

552

425

305

0.37

80

80

300

222

88

195

160

4-18



ZA30-18

552

425

305

0.75

92.9

100

350

250

106

215

180

8-18



ZA30-18

552

425

305

0.75

101

125

430

318

134

245

210

8-18









305





150

500

350

158

280

240

8-23

1000













200

0.4

0.4

650

446

206

335

295

8-23

1174

ZA14-18

766

390

305

1.1

265

250

800

516

256

*395

350

12-23















300

950

562

304

*445

400

12-23















采用标准       设计与制造:Q/JBGN02       结构长度:Q/JBGN02       法兰连接尺寸:JB78(PN1.0MPa)



安装及维修:

   伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
   (1)本公司生产管夹阀尺寸符合机械工业部标准,出厂前经过试验, 按规定10Kg/cm2持续5分钟无泄漏,安装时不必拆洗调整更动。
   (2)本阀在管道上任意安装,没有介质流向限制,久时使用,如有磨损或泄漏只需将阀体拆下,调换新管套,其阀体可长期使用,经济的确实惠。
