  • 检索关键词堰式衬胶隔膜阀
  • 产品型号:G41J
  • 更新时间:2011/11/25 人气:6950
  • 上一个产品:没有了
  • 下一个产品耐海水蝶阀
  • 在线客服阀门价格请点击
  • 在线订购
  • 产品介绍
  • 型号意义

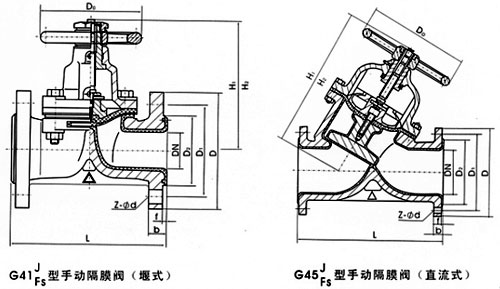

  • 产品结构/安装尺寸
  • 故障原因及排除方法

产品关键字:隔膜阀,衬胶隔膜阀,堰式隔膜阀,堰式衬胶隔膜阀,G41J堰式衬胶隔膜阀



G41J堰式衬胶隔膜阀,G41J-10,G41J-6型号衬胶阀门是用来改变通路断面和介质流动方向,具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等流体的流动。



G41J衬胶隔膜阀是一种特殊形式的、具有截断功能的阀门,其吝惜闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开,以达到截断管内介质之目的。




设计标准
GB12239
结构长度
JB1688/GB12221
法兰标准
JB78
GB4216
检验试验
GB/T13927
驱动方式
手动、电动、气动、常闭型、常开型







适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN(MPa) 0.6 1.0 1.6



材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢
手轮:铸铁



测试:

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1



结构特点:

隔膜阀是一种特殊形式的截止阀
1. 弹性密封的开闭件,确保没有内漏;
2. 流线型的流道,使得压力损失小;
3. 没有填料函,因此没有外漏;
4. 阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5. 隔膜可更换,维护费用低;
6. 衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。



中国.上玉集团有限公司是专业生产衬胶阀门的厂家,堰式衬胶隔膜阀订货须知:
一、①堰式衬胶隔膜阀产品名称与型号②堰式衬胶隔膜阀口径③堰式衬胶隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的堰式衬胶隔膜阀型号,请按堰式衬胶隔膜阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。

G41J,G41J堰式衬胶隔膜阀

G41J-6,G41J-6堰式衬胶隔膜阀

G41J-10,G41J-10堰式衬胶隔膜阀



型号

公称通径DN(mm)

尺寸(㎜)

L

D

D1

D0

Z-φd

H

H1

H2

H3

重量
(㎏)

G41WJFS-6 10

15

125

95

65

120

4-φ14









4.5

20

135

105

75

120

4-φ14









4.5

25

145

115

85

120

4-φ14

121

135





5

32

160

1135

100

120

4-φ18

132

150





7

40

180

145

110

140

4-φ18

156

176





9

50

210

160

125

140

4-φ18

169

195





12.5

65

250

180

145

200

4-φ18

202

236





19

80

300

195

160

200

4-φ18

216

256





25.5

100

350

215

180

280

8-φ18

270

322





40

125

400

245

210

320

8-φ18

338

406





62

150

460

280

240

320

8-φ23

384

464





80

G41WJFS-4

200

570

335

295

400

8-φ23

518

638





146

250

680

390

350

500

12-φ23

598

734





240

300

790

440

400

560

12-φ23

698

778





334

350

900

500

460

560

16-φ23

723

883





371

400

1000

565

515

640

16-φ25

868

1078





584

 可能产生的故障

 原因

 消除方法

 手轮操作不灵活

1.阀杆弯曲

2.螺纹损伤

1.更换阀杆

2.修正螺纹,并加润滑剂

 气动隔膜阀不能自动启闭

1.起源压力过低

2.弹簧顶紧力过大

3。橡胶隔膜损坏

1.调高供气压力

2.减少弹簧顶紧力

3.更换隔膜

 阀体与阀盖连接处渗漏

1.连接螺栓松动

2.阀体内胶层破裂

1.紧固连接螺栓

2.更换阀体
