美标衬胶隔膜阀

  • 产品介绍
  • 型号意义

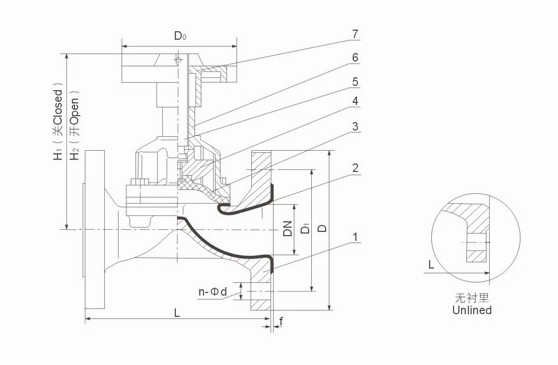

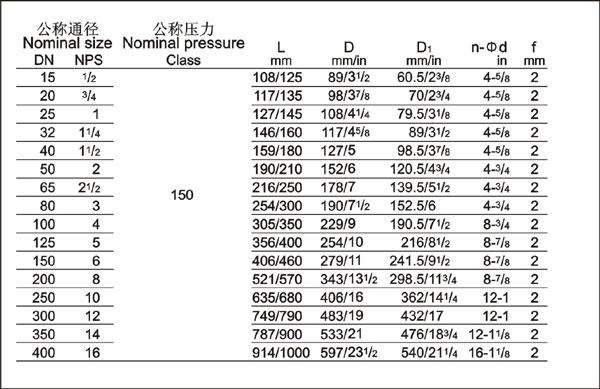

  • 产品结构/安装尺寸
  • 故障原因及排除方法

关键词:美标衬胶隔膜阀,衬胶隔膜阀,美标隔膜阀,隔膜阀



AG41J美标衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。



材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢
手轮:铸铁



型号:AG41J

连接形式:法兰

适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:磅(Lb)125 150



测试:

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1



结构特点:

隔膜阀是一种特殊形式的截止阀
1. 弹性密封的开闭件,确保没有内漏;
2. 流线型的流道,使得压力损失小;
3. 没有填料函,因此没有外漏;
4. 阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5. 隔膜可更换,维护费用低;
6. 衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。



附1、隔膜阀与其它阀门最大的区别在於:采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。

附2、由於隔膜阀的流道平滑,流阻小,故而可获得较大的流量。

附3、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

附4、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。



中国.上玉集团有限公司是专业生产衬胶阀门的厂家,美标衬胶隔膜阀订货须知:
一、①美标衬胶隔膜阀产品名称与型号②美标衬胶隔膜阀口径③美标衬胶隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的美标衬胶隔膜阀型号,请按美标衬胶隔膜阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。



安装与维护:

  1.安装前应仔细核对管路的运行条件是否与本阀规定的适用范围相符,并应清洗内腔,以防污物卡阻或损伤密封部件。

  2.橡胶衬里层合橡胶隔膜表面切勿涂刷油脂类物品,以防橡胶溶胀,影响阀门使用寿命。

  3.安装时不得将线索系结在手轮或阀杆上起吊阀门。

  4.手动操作阀门时,不得借助于辅助杠杠,以防扭力过大而损伤驱动部件或密封部位。

  5.阀门应存放在干燥通风的室内,严禁堆放,库存阀门的两端通道必须封口,且启闭件应处于微开启状态。

  故障与消除:

  1,手轮操作不灵活:原因:A.阀杆变曲B.螺纹损伤

  消除方法;A,更换阀杆B,修整螺纹并加润滑油

  2,气动时阀门不能自动启闭:原因:A,气源压力过低B,弹簧预紧力过大C,橡胶隔膜损坏

  消除方法:A,调高供气压力B,减少弹簧预紧力C,更换隔膜

  3,阀体与阀盖连接处渗漏:原因:A,连接螺栓松动B,阀体衬胶层破裂

  消除方法:A,紧固连接螺栓B,更换阀体
