英标常闭式气动衬胶隔膜阀

+放大图片

产品名称：英标常闭式气动衬胶隔膜阀
阀门型号：EG6B41J
上一个产品：堰式衬胶隔膜阀
下一个产品：气动三通阀(快装)
在线客服：
在线订购：

产品介绍
型号意义

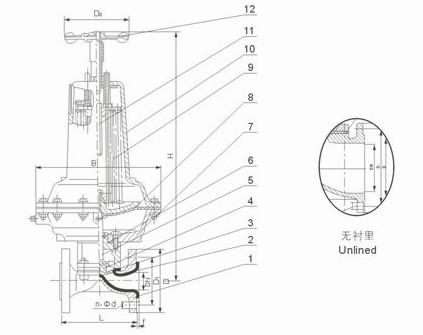

产品结构/安装尺寸
故障原因及排除方法

产品关键字：气动衬胶隔膜阀,常闭式气动隔膜阀,衬胶隔膜阀,气动隔膜阀,隔膜阀

EG6B41J常闭型英标衬胶气动隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。

产品名称：英标常闭式气动衬胶隔膜阀

产品特点：W型　JFS型　EG6K41W、J、F-6、10、16型

设计与制造按：GB12239或BS5156

结构长度按：GB12221或BS5156

兰连接尺寸按：GB4216.4或BS4504

试验与检验按：GB/T13927或BS5156

适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁

测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

结构特点：

隔膜阀是一种特殊形式的截止阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

EG6B41J气动常闭式衬胶隔膜阀，EG6B41J-10，EG6B41J-6型号衬胶阀门是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等流体的流动。

中国.上玉集团有限公司是专业生产衬胶阀门的厂家，英标常闭式气动衬胶隔膜阀订货须知：
一、①英标常闭式气动衬胶隔膜阀产品名称与型号②英标常闭式气动衬胶隔膜阀口径③英标常闭式气动衬胶隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的英标常闭式气动衬胶隔膜阀型号，请按英标常闭式气动衬胶隔膜阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站，如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。

型号	公称通径 DN（mm）	尺寸（mm）										气动装置			质量（㎏）
		L		f	D1	D	D0	n-d	H	B	代号 ES	耗气量（cm3）	气源压力（MPa）	气源接头（in）
		J型	W型	f	D1	D	D0	n-d	H	B	代号 ES	耗气量（cm3）	气源压力（MPa）	气源接头（in）
EG6B41WJFS-16	20	121	117	2	75	105	140	4-13．5	343	168	68	163．87	0．3	1/8	6．3
	25	131	127	2	85	115	140	4-13．5	345	168	68	196．65	0．3-0．4	1/8	7．3
	32	150	146	2	100	140	140	4-17．5	363	260	68	229．4	0．3-0．4	1/8	8．3
	40	163	159	2	110	150	140	4-17．5	430	260	69	1458．7	0．3-0．4	1/4	14．3
	50	194	190	2	125	165	140	4-17．5	575	260	70	3162．7	0．3-0．4	1/4	26
EG6B41WJFS-10	65	220	216	2	145	185	140	4-17．5	588	260	70	3243	0．3-0．4	1/4	30．8
	80	258	254	2	160	200	165	8-17．5	769	425	71	6636．8	0．4-0．5	3/8	64．9
	100	309	305	2	180	220	280	8-17．5	816	425	71	6948	0．4-0．5	3/8	70．3
	125	362	356	3	210	250	280	8-17．5	820	425	71	7374．2	0．4-0．5	3/8	80．7
	150	412	406	3	240	285	280	8-22	920	549	72	10652	0．5	3/8	131．2
EG6B41WJFS-6	200	527	521	4	295	340	280	8-22	1010	549	72	16715	0．5	3/8	212

注：

1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启。

可能产生的故障	原因	消除方法
手轮操作不灵活	1.阀杆弯曲 2.螺纹损伤	1.更换阀杆 2.修正螺纹，并加润滑剂
气动隔膜阀不能自动启闭	1.起源压力过低 2.弹簧顶紧力过大 3。橡胶隔膜损坏	1.调高供气压力 2.减少弹簧顶紧力 3.更换隔膜
阀体与阀盖连接处渗漏	1.连接螺栓松动 2.阀体内胶层破裂	1.紧固连接螺栓 2.更换阀体
