产品名称:衬氟旋塞阀,旋塞阀,X43Fs衬氟旋塞阀



产品名称:衬氟旋塞阀

产品型号:X43Fs



设计与制造:GB12240
结构长度:GB12221
法兰连接尺寸:JB78、JB79、GB、HG、SH

用途:
X43Fs衬氟旋塞阀专用于控制腐蚀性或强腐蚀性介质,阀体内 腔表面覆有可供选择的各种氟塑料,适用于不同 工作温度和流体管路,具有强度高、耐腐蚀性能好的特点。


适用温度:≤100℃、≤120℃ ≤150℃(按照衬里材料)

材料:
阀 体:铸铁、球墨铸铁、碳钢、超低碳不锈钢
阀 盖:铸铁、球墨铸铁、碳钢、超低碳不锈钢
衬 里:氟塑料
塞 子:碳钢、不锈钢
手 柄:碳钢
蜗轮装置:组合件

压力等级:PN(PMa)
全衬:0.6 1.0 1.6
半衬:1.0 1.6 2.5 4.0

测试:
衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

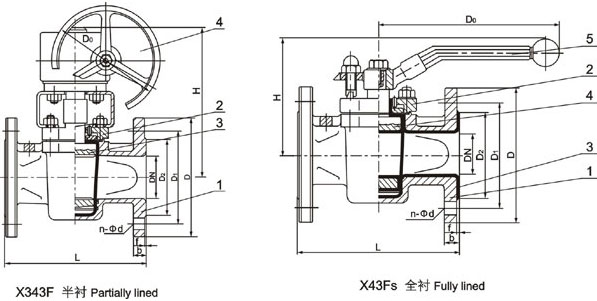

部件列表:
1.阀体 2.阀盖 3.阀体衬里 4.阀瓣



中国.上玉集团有限公司是专业生产衬氟阀门的厂家,衬氟旋塞阀订货须知:
一、①衬氟旋塞阀产品名称与型号②衬氟旋塞阀口径③衬氟旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的衬氟旋塞阀型号,请按衬氟旋塞阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。



部件列表:
1.阀体 2.阀盖 3.阀体衬里 4.阀瓣
