手动对夹衬氟蝶阀

  • 产品介绍
  • 型号意义

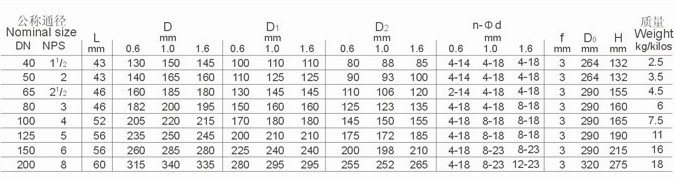

  • 产品结构/安装尺寸
  • 故障原因及排除方法

产品名称:手动对夹衬氟蝶阀

产品型号:D71Fs

设计与制造:BS5156
结构长度:BS5156
法兰连接尺寸:ANSI B16.1
用途:
D71Fs手动对夹衬氟蝶阀专用于控制非腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路,具有强度高、耐腐蚀性能好的特点。


适用温度:≤100℃、≤120℃
          ≤150℃(按照衬里和隔膜材料)

材料:
上 阀 体:铸铁、球墨铸铁、碳钢、不锈钢
下 阀 体:铸铁、球墨铸铁、碳钢、不锈钢
蝶    板:不锈钢、碳钢完全包覆氟塑料
蝶 板 轴:不锈钢
阀    座:PTFE、PCTFE、FEP、PFA
弹性条(垫):Si
O  型 圈:Viton
手    柄:铸铁、铸铝合金


压力等级:
0.6 1.0 1.6

测试:
衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1



部件列表:
1.阀体   2.阀体衬里   3.隔膜    4.阀瓣    5.阀杆    6.阀盖    7.手轮



中国.上玉集团有限公司是专业生产衬氟阀门的厂家,手动对夹衬氟蝶阀订货须知:
一、①手动对夹衬氟蝶阀产品名称与型号②手动对夹衬氟蝶阀口径③手动对夹衬氟蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的手动对夹衬氟蝶阀型号,请按手动对夹衬氟蝶阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
