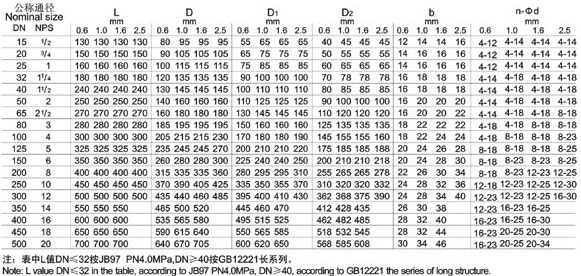

  • 产品结构/安装尺寸
  • 故障原因及排除方法

产品关键字:衬氟闸阀,闸阀,Z41Fs衬氟闸阀



产品名称:衬氟闸阀

产品型号:Z41Fs



设计与制造:GB 12234
结构长度:GB 12221(长系列)、JB97
法兰连接尺寸:JB78、JB79、GB 9113、HG、SH

用途:
Z41Fs衬氟闸阀专用于控制腐蚀性或强腐蚀性介质,阀体内 腔表面覆有可供选择的各种氟塑料,适用于不同 工作温度和流体管路,具有强度高、耐腐蚀性能好的特点。
适用温度:≤100℃、≤120℃ ≤150℃(按照衬里材料)

材料:
阀 体:铸铁、球墨铸铁、碳钢、超低碳不锈钢
阀 盖:铸铁、球墨铸铁、碳钢、超低碳不锈钢
衬 里:氟塑料
阀 板:碳钢完全包覆氟塑料
支 架:碳钢
阀 杆:2Cr13、1Cr18Ni9,部分包覆氟塑料
手 轮:铸铁、碳钢

压力等级:PN(PMa)
0.6 1.0 1.6

测试:
衬里层:电火花检测
试验与检验按API 598标准
公称压力:PN(PMa)
阀体:PN×1.5
密封:PN×1.1

部件列表:
1.阀体 2.阀盖 3.阀体衬里 4.闸板 5.阀杆 6.支架 7.手轮





中国.上玉集团有限公司是专业生产衬氟阀门的厂家,衬氟闸阀订货须知:
一、①衬氟闸阀产品名称与型号②衬氟闸阀口径③衬氟闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的衬氟闸阀型号,请按衬氟闸阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
