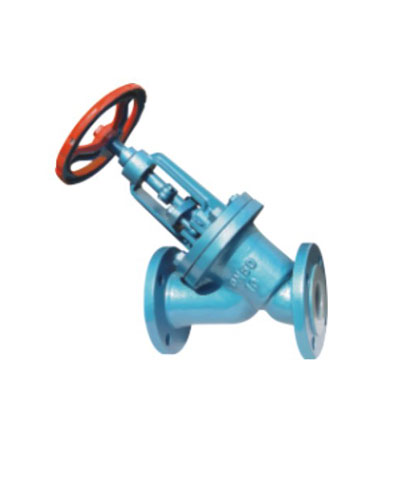

直流式衬氟截止阀

  • 产品介绍
  • 型号意义

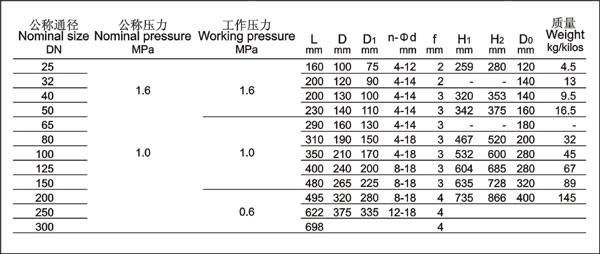

  • 产品结构/安装尺寸
  • 故障原因及排除方法

产品关键字:直流式衬氟截止阀,衬氟截止阀,直流式截止阀,截止阀



J45Fs直流式衬氟截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。



产品用途

J45Fs直流式衬氟截止阀适用在负五十摄氏度到一百五十摄氏度的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用。



设计与制造:GB12235
结构长度:GB12221(1系列)
法兰连接尺寸:GB4216、JB78

J45Fs直流式衬氟截止阀专用于控制腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路,具有强度高、耐腐蚀性能好的特点。



适用温度:≤80℃ ≤100℃、≤120℃
          ≤150℃(按照衬里材料)


材料:
阀  体:铸铁、碳钢、不锈钢
阀  盖:铸铁、碳钢、不锈钢
衬  里:氟塑料
阀  瓣:碳钢、不锈钢,完全包覆氟塑料
阀  杆:碳钢、不锈钢,部分包覆氟塑料
电动装置:组合件


压力等级:
0.6 1.0 1.6



部件列表: 1.阀体 2.阀体衬里 3.阀盖 4.阀瓣 5.压盖子 6.阀杆 7.手轮







中国.上玉集团有限公司是专业生产衬氟阀门的厂家,直流式衬氟截止阀订货须知:
一、①直流式衬氟截止阀产品名称与型号②直流式衬氟截止阀口径③直流式衬氟截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的直流式衬氟截止阀型号,请按直流式衬氟截止阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
