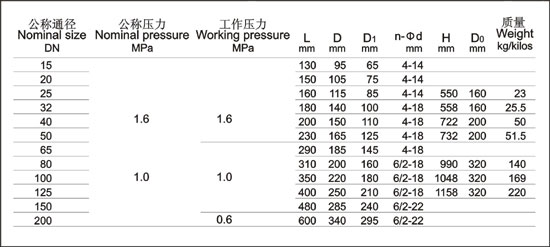

  • 产品结构/安装尺寸
  • 故障原因及排除方法

产品关键字:气动衬氟截止阀,衬氟截止阀,气动衬氟截止阀,气动截止阀,,截止阀



设计与制造:GB12235
结构长度:GB12221(1系列)
法兰连接尺寸:GB4216、JB78


用途:
J641Fs气动衬氟截止阀专用于控制腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路,具有强度高、耐腐蚀性能好的特点。

适用温度:≤80℃ ≤100℃、≤120℃
          ≤150℃(按照衬里材料)



材料:
阀  体:铸铁、碳钢、不锈钢
阀  盖:铸铁、碳钢、不锈钢
衬  里:氟塑料
气  缸:球墨铸铁
活  塞:碳钢
阀  瓣:碳钢、不锈钢,完全包覆氟塑料
阀  杆:碳钢、不锈钢,部分包覆氟塑料
手  轮:铸铁、碳钢



压力等级:
0.6 1.0 1.6

测试:
衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1



部件列表:
1.阀体   2.阀盖   3.阀体衬里   4.阀瓣  5.压盖   6.中阀杆   7.下气缸    8.活塞    9.弹簧    10.上气缸   11.压盘  12.上阀杆    13.手轮







中国.上玉集团有限公司是专业生产衬氟阀门的厂家,气动衬氟截止阀订货须知:
一、①气动衬氟截止阀产品名称与型号②气动衬氟截止阀口径③气动衬氟截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的气动衬氟截止阀型号,请按气动衬氟截止阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
