常开式气动衬氟隔膜阀

  • 产品介绍
  • 型号意义

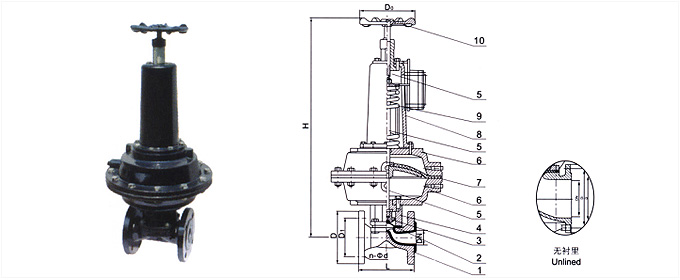

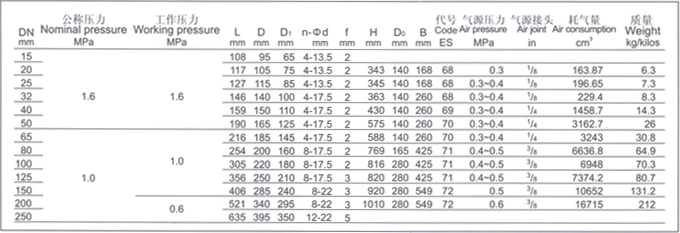

  • 产品结构/安装尺寸
  • 故障原因及排除方法

产品关键字:常开式气动衬氟隔膜阀,气动衬氟隔膜阀,衬氟隔膜阀,气动隔膜阀,



EG6K41F(无衬里)、EG6K41Fs(衬氟)气动隔膜阀(常开型)用于控制非腐蚀性或强腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路。



适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN(MPa) 0.6 1.0 1.6



材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、氟塑料
隔膜:氟塑料

阀瓣:铸铁、碳钢
气缸:铝合金、碳钢

阀杆:碳钢、不锈钢
手轮:铸铁



测试:

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1



结构特点:

隔膜阀是一种特殊形式的截止阀
1. 弹性密封的开闭件,确保没有内漏;
2. 流线型的流道,使得压力损失小;
3. 没有填料函,因此没有外漏;
4. 阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5. 隔膜可更换,维护费用低;
6. 衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。













中国.上玉集团有限公司是专业生产衬氟阀门的厂家,常开式气动衬氟隔膜阀订货须知:
一、①常开式气动衬氟隔膜阀产品名称与型号②常开式气动衬氟隔膜阀口径③常开式气动衬氟隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的常开式气动衬氟隔膜阀型号,请按常开式气动衬氟隔膜阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。


1、气动隔膜阀门尚可附装反馈信号、限位器和定位器,以适应自控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用薄膜式气缸替代活塞式气缸,排除了活塞环易损漏而导致无法启闭阀门的弊端。
4、当气源发生故障时,可操作手轮使阀门开启。
Note:1.Pneumatic diaphragm valve also can be installed feedback signal,limited machine or localizer in order to adapt to the requirements of automatic,programed control or flow rate adjustment.
2.The feedback signal of pneumatic valve is adopted the sense technology of non-contact.
3.Adopt film cylinder in place of piston cylinder,which remove the abuse that piston ring is easily damaged and lead to not open or close valve.
4.When gas sourse happen to trouble,can operate handwheel to open valve.
