旋启式衬氟止回阀

  • 产品介绍
  • 型号意义

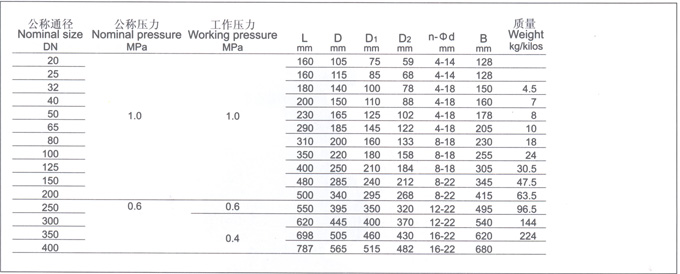

  • 产品结构/安装尺寸
  • 故障原因及排除方法

产品关键字:衬氟止回阀,旋启式止回阀,旋启式衬氟止回阀,止回阀



    旋启式止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
  启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫旋启式止回阀。旋启式止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
   止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。



设计与制造:GB12235
结构长度:GB12221
法兰连接尺寸:GB4216


用途:
H44Fs旋启式衬氟止回阀专用于控制腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点;适用于不同工作温度和流体管路,防止各类管路或设备上的介质逆流的单向启闭.


适用温度:≤80℃ ≤100℃、≤120℃
            ≤150℃(按照衬里材料)



材料:
上 阀 体:铸铁、球墨铸铁、碳钢
下 阀 体:铸铁、球墨铸铁、碳钢
衬    里:氟塑料
阀    瓣:碳钢完全包覆氟塑料



压力等级:
0.6 1.0 1.6

测试:
衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1





中国.上玉集团有限公司是专业生产衬氟阀门的厂家,旋启式衬氟止回阀订货须知:
一、①旋启式衬氟止回阀产品名称与型号②旋启式衬氟止回阀口径③旋启式衬氟止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的旋启式衬氟止回阀型号,请按旋启式衬氟止回阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
