产品特性： 直接作用型自力式压力（差压）调节阀，由阀体、阀座、阀芯部件等零部件组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性（最高温度350℃）的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
详细介绍：
◆型号、规格
|
类别 |
压力控制调节阀 |
差压控制调节阀 |
|
阀后压力调节阀 |
阀前压力调节阀 |
差压上升阀关闭 |
差压上升阀开启 |
|
硬密封 |
软密封 |
硬密封 |
软密封 |
硬密封 |
软密封 |
硬密封 |
软密封 |
|
型号 |
V230 D01 |
V230D01 |
V230D02 |
V231D02 |
V230D03 |
V231D03 |
V230D04 |
V231D04 |
|
规格 |
DN15-250 | |
|
公称通径 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
额定流量系数 Kvs |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
450 |
630 |
|
公称压力 MPa |
1.6 ； 4.0 |
|
Z 值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
最高工作温度℃ |
V230 V231 |
液体≤ 140 ；气体≤ 80 |
|
硬密封 V230 |
配隔离罐≤ 200 |
配隔离罐和加长件≤ 300* |
|
配隔离罐和散热片≤ 200 |
|
压力平衡元件 |
波纹管 |
滚动膜片 |
|
法 兰 标 准 |
DIA （亦可按用户要求提供法兰标准） |
|
阀 体 材 质 |
PN16 ：铸铁（工作温度≤ 200 ℃）；
PN4.0 ：铸钢、铸不锈钢（工作温度≤ 350 ℃） |
|
阀 芯 材 质 |
不锈钢；软密封为不锈钢镶嵌橡胶圈 |
|
最高工作压力 MPa |
公称压力（注意△ Pmax 及工作压力与工作温度的关系） | 注：
1、液体＞140℃、气体＞80 ℃时阀倒装；
2、Z值：噪音衡量系数，该值用来衡量噪音大小，具体计算详见自力式调节阀选择指南。
|
|
|

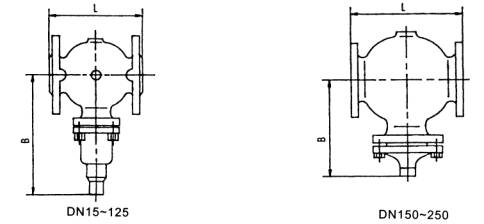

◆外形尺寸
◆V230/V231控制阀尺寸及重量
|
公称通径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L mm |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B mm |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
|
大约重量 kg |
6.7 |
9.7 |
13 |
14 |
17 |
29 |
33 |
60 |
70 |
80 |
140 |
220 | ◆D02（D04）执行器尺寸及重量
|
有效面积 cm 2 |
32 |
80 |
250 |
630 |
|
D mm |
172 |
172 |
263 |
380 |
|
H mm |
435 |
430 |
470 |
520 |
|
大约重量 kg |
7.5 |
7.5 |
13 |
28 |
◆D01（D03）执行器尺寸及重量
|
有效面积 cm 2 |
32 |
80 |
250 |
630 |
|
D mm |
172 |
172 |
263 |
380 |
|
H mm |
440 |
435 |
440 |
520 |
|
大约重量 kg |
7.5 |
7.5 |
13 |
28 | 注：直接作用式自力式阀的总高及总重为控制阀与执行器高度及 重量之和。 | |
中国.上玉集团有限公司是专业生产自控阀的厂家，自力式调节阀订货须知：
一、①自力式调节阀产品名称与型号②自力式调节阀口径③自力式调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的自力式调节阀型号，请按自力式调节阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站，如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
