ZXPD气动薄膜低温调节阀是一种在低温，深冷场合使用的调节阀。采用长颈阀盖保温，
配用多弹簧执行结构，具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构，
材料为铝合金，具有良好的耐低温性。波纹管密封保证了调节阀在低温场合不外漏。因而广泛应用
于冶金、空分、制氧、石油、化工等低温、深冷场合。特别适用于精确控制低温气体、流体（如液氧、
液氩等）的工艺参数保持在给定值。
本系列产品有连接板安装型、浮动套安装型两种，公称压力等级为PN0.6MPa，阀体口径范围DN20~100，
适用流体温度-60℃~-250℃范围内多种档次，泄漏量等级有IV和VI两种，流量特性为线性或等百分比。多种多
样的品种规格可供选择。
产品特点：
底进侧出，流路简单，阻力小，阀体容量大
双导向，阀工作稳定性好
可调范围大，固有可调比50
波纹管密封对移动的阀杆形成完全密封，堵绝流体外漏
采用浮动套连接，安装方便
浮动套安装型
温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
零件材料：
阀体：LF4
阀杆：1Cr18Ni9
阀盖：1Cr18Ni9波
纹管：1Cr18Ni9
阀芯、阀座：1Cr18Ni9
垫片：紫铜、1Cr18Ni9
执行机构：
型 式：多弹簧式薄膜执行机构
ZP280B/K，ZP400B/K，ZP600B/K，
阀 作 用：正作用，反作用
膜片材料：丁腈橡胶夹增强涤纶织物
弹簧量程：20～100KPa，40～200KPa 80～240KPa
供气压力：0.14～0.4MPa
信号接口：内螺纹M16×1.5（M10×1）
环境温度：-30℃～+70℃
附 件（根据要求配置）
定位器，空气过滤
减压阀，手轮机构，限位开关，电磁阀，阀位传送器，继动器，保位阀，其它

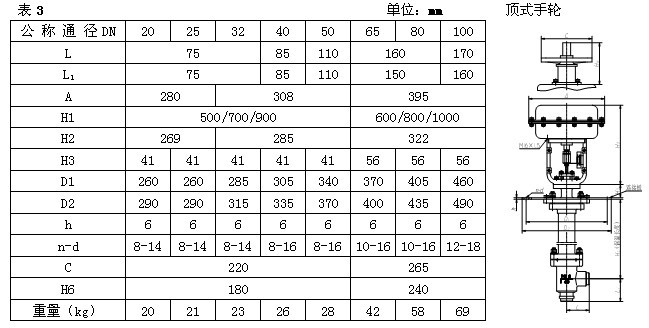

外形尺寸及重量
标准型 波纹管密封型外形尺寸及重量
中国.上玉集团有限公司是专业生产自控阀的厂家，气动薄膜低温调节阀订货须知：
一、①气动薄膜低温调节阀产品名称与型号②气动薄膜低温调节阀口径③气动薄膜低温调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的气动薄膜低温调节阀型号，请按气动薄膜低温调节阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
