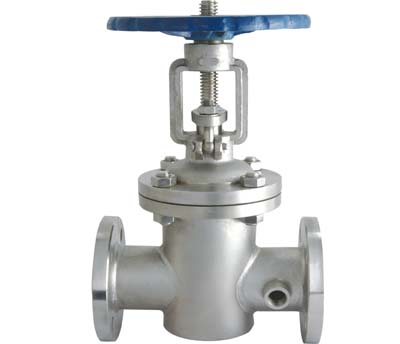

BZ41W不锈钢保温闸阀主要用于石油、化工、冶金、制药等各类系统中,该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。
执行标准:
设计与制造:GB12234
法兰尺寸:JB/T79 GB9113
压力温度:GB9131
结构长度:GB12221
检验与试验:GB13927
BZ41H/W保温闸阀主要零件材料
零件材料 | 材料 | ||
BZ41Y-16I-25I-40I | BZ41Y-16I-25I-40I | BZ41Y-16I-25I-40I | |
阀体、阀造 | 铬钼钢 | ||
阀板 | 合金钢+硬质合金 | 铬镍钛钢 | 铬镍钼钛钢 |
阀杆 | 合金钢 | ||
阀杆螺母 | 铝铁青铜 | ||
手轮 | 灰铸铁、可锻铸铁 |
BZ41H/W保温闸阀性能规范 |
型号 | 公称压力 | 工作温度℃ | 适用介质 | |||
强度(水)(MPa) | 密封(水)(MPa) | 低压密封(空气)(MPa) | ||||
BZ41H-16C BZ41W-16P(R) |
1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 酸、碱类 |
BZ41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 酸、碱类 |
BZ41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 酸、碱类 |
BZ41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 酸、碱类 |

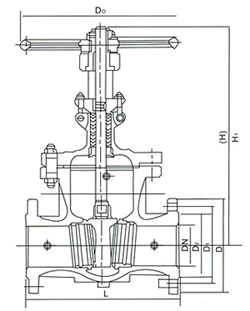

BZ41H/W保温闸阀外形尺寸和连接尺寸 |
型号 | 公称通径DN | 尺寸 | |||||||
L | D | D1 | D2 | b-f | Z-Φd | H | Do | ||
BZ41W-16P(R) | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 140 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 200 | |
50 | 250 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 240 | |
65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 240 | |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 280 | |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 300 | |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 320 | |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 360 | |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 818 | 400 | |
250 | 450 | 405 | 355 | 320 | 30-3 | 12-25 | 969 | 450 | |
300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1145 | 560 |
型号 | 公称通径DN | 尺寸 | |||||||
L | D | D1 | D2 | D6 | b-f | Z-Φd | H | ||
BZ41W-40P(R) | 15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4-14 | 135 |
20 | 150 | 105 | 75 | 55 | 51 | 16-2 | 4-14 | 190 | |
25 | 160 | 115 | 85 | 65 | 58 | 16-2 | 4-14 | 205 | |
32 | 180 | 135 | 100 | 78 | 66 | 18-2 | 4-18 | 270 | |
40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4-18 | 310 | |
50 | 250 | 160 | 125 | 100 | 88 | 20-3 | 4-18 | 371 | |
65 | 280 | 180 | 145 | 120 | 110 | 22-3 | 8-18 | 39 | |
80 | 310 | 195 | 160 | 135 | 121 | 22-3 | 8-18 | 455 | |
100 | 350 | 230 | 190 | 160 | 150 | 24-3 | 8-23 | 551 | |
125 | 400 | 270 | 220 | 188 | 176 | 28-3 | 8-25 | 628 | |
150 | 450 | 300 | 250 | 218 | 204 | 30-3 | 8-25 | 708 | |
200 | 550 | 375 | 320 | 282 | 260 | 38-3 | 12-30 | 885 | |
250 | 650 | 445 | 385 | 345 | 313 | 42-3 | 12-24 | 960 |
型号 | 公称通径DN | 尺寸 | |||||||
L | D | D1 | D2 | D6 | b-f | Z-Φd | H | ||
BZ41W-64P(R) | 15 | 130 | 105 | 75 | 55 | 41 | 18-2 | 4-14 | 140 |
20 | 150 | 125 | 90 | 68 | 51 | 20-2 | 4-18 | 195 | |
25 | 160 | 135 | 100 | 78 | 58 | 22-2 | 4-18 | 210 | |
32 | 180 | 150 | 110 | 82 | 66 | 24-2 | 4-23 | 280 | |
40 | 200 | 165 | 125 | 95 | 76 | 24-3 | 4-23 | 328 | |
50 | 250 | 175 | 135 | 105 | 88 | 26-3 | 4-23 | 390 | |
65 | 280 | 200 | 160 | 130 | 110 | 28-3 | 8-23 | 410 | |
80 | 310 | 210 | 170 | 140 | 121 | 30-3 | 8-23 | 485 | |
100 | 350 | 250 | 200 | 168 | 150 | 32-3 | 8-25 | 590 | |
125 | 400 | 295 | 240 | 202 | 176 | 36-3 | 8-30 | 688 | |
150 | 450 | 340 | 280 | 240 | 204 | 38-3 | 8-34 | 768 | |
200 | 550 | 405 | 345 | 300 | 260 | 44-3 | 12-34 | 972 | |
250 | 650 | 470 | 400 | 350 | 313 | 48-3 | 12-41 | 1059 |
中国.上玉集团有限公司是专业生产不锈钢阀门的厂家,不锈钢保温闸阀订货须知:
一、①不锈钢保温闸阀产品名称与型号②不锈钢保温闸阀口径③不锈钢保温闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的不锈钢保温闸阀型号,请按不锈钢保温闸阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
