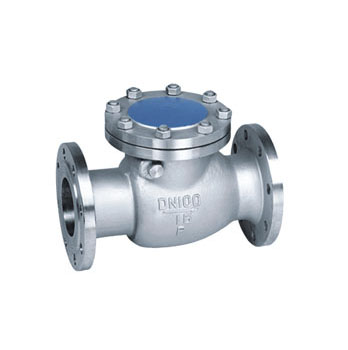

不锈钢旋启式止回阀

  • 产品介绍
  • 型号意义
  • 产品结构/安装尺寸
  • 故障原因及排除方法

产品关键词:旋启式止回阀,止回阀,不锈钢旋启式止回阀,不锈钢止回阀



H44W不锈钢止回阀又称为逆流阀、逆止阀、背压阀、单向阀。这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。

产品型号:H44W,公称压力或压力级:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径:DN15~900、NPS 1/4 ~36 连接方式:法兰、对焊、螺纹、承插焊等适用温度:-196℃~540℃ 阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。



产品采用标准:
设计制造: GB12236
结构长度: GB12221
连接法兰: JB/T79
试验与检验: JB/T9092



不锈钢旋启式止回阀主要性能规范:

试验压力

公称压力( MPa

1.6

2.5

4.0

6.4

10.0

壳体试验

2.4

3.8

6.0

9.6

15.0

密封试验

1.8

2.8

4.4

7.1

11.0

阀体材料

WCB(C)

CF8(P)

CF 8M (R)

WC6

WC9

工作温度

425

100

100

550

550

适用介质

水、蒸汽、油品

硝酸类

醋酸类

水、蒸汽

水、蒸汽

不锈钢旋启式止回阀主要连接尺寸:

公称通径

PN1.6/2.5MPa

PN4.0MPa

PN6.4/10.0MPa

L

H

L

H

L

H

系列 1

系列 2

系列 1

系列 2

DN40

200

200

130

200

200

130

260

160

DN50

230

230

135

230

230

135

300

170

DN65

290

290

145

290

290

145

340

180

DN80

310

310

175

310

310

175

380

245

DN100

350

350

200

350

350

200

430

290

DN125

400

400

255

400

400

255

500

320

DN150

480

480

320

480

480

320

550

360

DN200

495

550

380

533

550

380

650

430

DN250

622

650

440

622

650

440

775

505

DN300

698

750

480

711

750

520

900

555

DN350

787

850

530

838

850

540

1025

595

DN400

864

950

560

864

950

590

1150

680

DN450

978

1050

620

978

1050

650

1275

780

DN500

978

1150

655

978

1150

720

1400

970



旋启式止回阀标准与规范
1、设计与制造:API594、API6D、JB/T8937
2、结构长度:API594、API6D、DIN3202、JB/T8937
3、压力一温度等级:SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、试验与检验:API598、JB/T9092
5、配管法兰:JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47
六,旋启式止回阀结构特点
1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
3、阀瓣关闭快速,水锤压力小
4、水平或垂直管道均可使用,安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高

不锈钢旋启式止回阀作用原理及结构说明
1 作用原理:通过汽缸塞的上下移动,协助阀瓣快速启闭以达到密封面
2 结构说明
A 结构形式:旋启式单阀瓣
B 驱动方式:对焊连接
C 连接形式:对焊连接
D 阀门的开启和关闭由气动装置来控制,加快阀门的开启和关闭速度。



中国.上玉集团有限公司是专业生产不锈钢阀门的厂家,不锈钢旋启式止回阀订货须知:
一、①不锈钢旋启式止回阀产品名称与型号②不锈钢旋启式止回阀口径③不锈钢旋启式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的不锈钢旋启式止回阀型号,请按不锈钢旋启式止回阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。



旋启式止回阀维护、保养与安装、使用
(一)维护与保养
1该阀门应存放在干燥通风的室内,做到防潮、防雨、防锈。
2 存放月运输时启闭件应处于关闭装置,同时应做好以下工作:
a 阀瓣应固定于开启位置
b 通径两端内口用泡沫板堵塞,端口须用闷盖塞紧,予以防尘、防锈,保持通道清洁和端面的平整;
c 汽缸部位进行适当的包装防护、防震和防碰;
d 阀门放置时应平稳,气动驱动装置朝上,不得相互受挤。
3 长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹,焊接口的防护状况进行检查,擦拭污垢和锈迹后,重新涂刷防锈油予以防护。
九,安装与使用
1 抽汽止回阀垂直安装在水平管道上,使用是一般处于全开状态。
2 安装前应先进行以下工作
A卸掉阀门通道两端的闷盖和泡沫板,清洁内腔,去除油垢;
B剥去阀瓣表面上的油纸,去除阀瓣面上的油垢;
3 安装时介质的流向必须限制。
4 通过管路的介质不应带有硬质颗粒,以免损伤密封面
5 该阀门出厂前以逐台进行检验和试验合格,安装单位可直接压力试验或安装使用。
