法兰式不锈钢截止阀

+放大图片

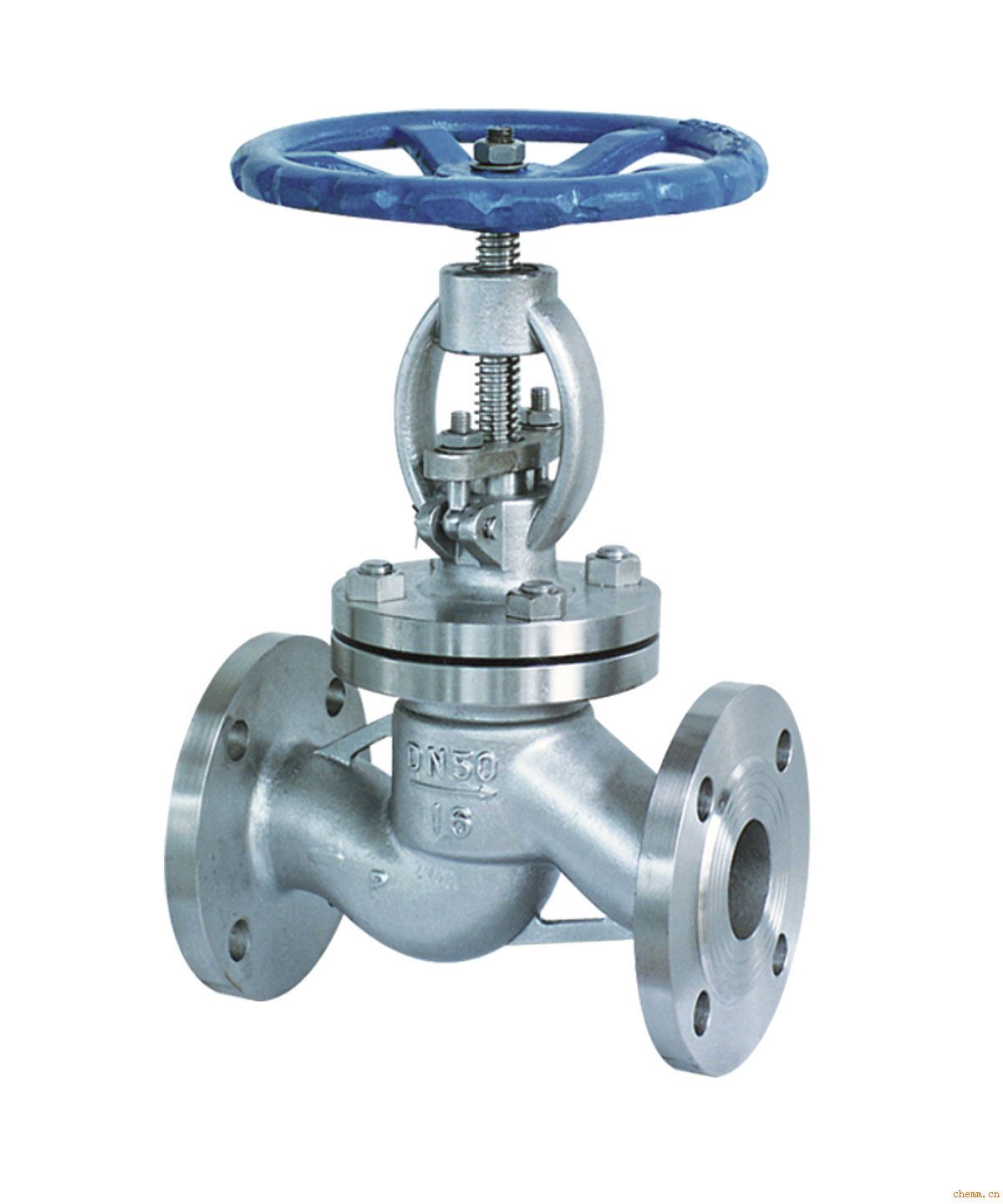

产品名称：法兰式不锈钢截止阀
阀门型号：J41W
上一个产品：堰式衬胶隔膜阀
下一个产品：气动三通阀(快装)
在线客服：
在线订购：

产品介绍
型号意义
产品结构/安装尺寸
故障原因及排除方法

J41W法兰式不锈钢截止阀是截止阀的一种，对阀体材质要求比较高,一般有304,316,316L等几个材质选择广泛应用于化工，船舶，医药，食品机械等行业。

截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。

　　截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。本类阀门在管道中一般应当水平安装。

　　截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

产品采用标准：

1、设计制造按GB12235-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/G79-94

4、阀门检查和试验按GB13927

J41W不锈钢截止阀性能规范:

型号	公称压力	试验压力			工作温度(℃)	适用介质
型号	公称压力	强度(水)(Mpa)	密封(水)空气(Mpa)	低压密封空气(Mpa)	工作温度(℃)	适用介质
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸类
						ACETIC ACID
						醋酸类
						NITRIV ACID
						硝酸类
J41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETIC ACID
J41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

J41W不锈钢截止阀主要零件材质

零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo₂Ti系列	ZG00Cr17Ni14Mo₂系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo₂Ti	ZG00Cr17Ni14Mo₂	WCB
阀瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo₂Ti	ZG00Cr17Ni14Mo₂	1Cr13
阀杆	ZG1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12Mo₂Ti	00Cr17Ni14Mo₂	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
压盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo₂Ti	ZG00Cr17Ni14Mo₂	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12Mo₂Ti	00Cr17Ni14Mo₂	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

J41W不锈钢截止阀1.6MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280,	312	321	325	355	41, , 5	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

J41W不锈钢截止阀2.5MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

J41W不锈钢截止阀4.0MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	491	705	850	1234

J41W不锈钢截止阀6.4MPa主要连接尺寸及重量

尺寸	DN	15	20	25	40	50	65	80	100	125	150
L	mm	170	190	210	230	260	300	340	380	430	550
H	mm	195	228	250	325	360	410	450	485	537	646
W	mm	140	160	180	200	240	280	320	360	400	450
重量	kg	10	13	15	19	25	35	48	56	125	157

J41W不锈钢截止阀10.0MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	170	190	210	230	260	300	340	380	430	500	550	650	775	900
H	mm	195	228	250	325	360	410	450	485	537		840	925	1015	1200
W	mm	100	100	120	160	160	180	200	200	240	-	-	-	-	-
重量	kg	10	12	17	25	30	40	68	92	107	-	310	590	850	1040

J41W不锈钢截止阀16.0MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	260	300	340	380	430	500	550	650
H	mm	148	156	175	200	231	262	470	500	557	613	671	765
W	mm	100	100	120	140	160	180	360	400	450	450	500	500
重量	kg	4.64	7.42	10.07	12.3	15.2	29.71	65	83	125	175	249	375

中国.上玉集团有限公司是专业生产不锈钢阀门的厂家，法兰式不锈钢截止阀订货须知：
一、①法兰式不锈钢截止阀产品名称与型号②法兰式不锈钢截止阀口径③法兰式不锈钢截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的法兰式不锈钢截止阀型号，请按法兰式不锈钢截止阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站，如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
