规格说明：
阀体材料：不锈钢s.s316/s.s304
执行器材料：工程塑料
阀芯密封：PTFE/FPM
阀杆密封：PTFE/FPM
活塞密封：FPM/NBR
技术参数
接口尺寸：DN10—DN50
螺纹：3/8"—2"
适用介质：水,中性气体或液体,酒精,油,有机溶剂，水蒸气。
介质温度：PTFE：-10℃—+180℃
FPM：-10℃—+100℃
粘度：Max 600mm2/s
顺流安装/逆流安装
控制介质：空气/中性气体
控制压力范围：0.3—0.8MPa
工作压力：0—1.6MPa
|

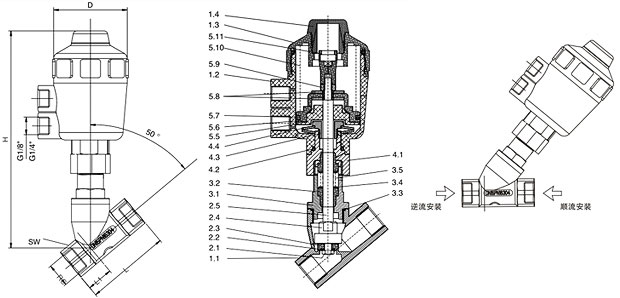

外形尺寸(mm) |
|
DN |
G |
L |
L1 |
SW |
H |
D |
执行器 |
|
10 |
3/8" |
55 |
17 |
21 |
120 |
54 |
50 |
|
15 |
1/2" |
70 |
21 |
26.5 |
135 |
63 |
50 |
|
20 |
3/4" |
76 |
23 |
32 |
145 |
63 |
50 |
|
25 |
1" |
90 |
25 |
40 |
155 |
63 |
50 |
|
32 |
1-1/4" |
116 |
32 |
50 |
200 |
81 |
63 |
|
40 |
1-1/2" |
116 |
32 |
55.5 |
230 |
96 |
80 |
|
50 |
2" |
138 |
40 |
68.5 |
250 |
96 |
80 |
|
部件列表 |
|
1.1阀体 |
3.1螺纹连接件 |
5.5活塞 |
|
1.2气缸 |
3.2V型填料 |
5.6法兰 |
|
1.3气缸盖 |
3.3密封环 |
5.7密封圈 |
|
1.4观察窗 |
3.4垫圈 |
5.8垫片 |
|
2.1螺栓 |
3.5弹簧 |
5.9六角螺母 |
|
2.2孔板密封件 |
4.1连接螺母 |
5.10弹簧 |
|
2.3密封盘 |
4.2密封圈 |
5.11位置指示器 |
|
2.4阀盘 |
4.3锁紧螺母 |
|
|
2.5阀杆 |
4.4弹簧片 |
|
中国.上玉集团有限公司是专业生产气动角座阀的厂家，气动角座阀(塑料头)订货须知：
一、①气动角座阀(塑料头)产品名称与型号②气动角座阀(塑料头)口径③气动角座阀(塑料头)是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的气动角座阀(塑料头)型号，请按气动角座阀(塑料头)型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站，如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
