快装式气动角座阀

阀体材料：不锈钢s.s316/s.s304黄铜

执行器材料：合金铝/s.s304不锈钢

阀盘密封：PTFE/FPM

阀杆密封：PTFE/FPM

活塞密封：FPM/NBR

技术参数

接口尺寸：DN10-DN65

螺纹：3/8"-21/2"

适用介质：水、中性气体或液体，酒精，油，有机溶剂，水蒸气，弱酸或弱碱溶液。

介质温度： PTFE: -10℃- +200℃ FPM: -10℃- +100℃ 粘度：Max 600 mm2/s 顺流安装/逆流安装

控制介质：空气/中性气体 控制压力范围：0.3-O.8MPa 工作压力：0-1.6MPa
气动阀特点：1.高流速， 流体阻力小， 紧密可靠;2.结构简单，使用寿命长， 免维护;3.适用于介质，粘度最大600mm2/s(厘斯);4.耐高温、耐化学腐蚀;5.易安装，气控接口可360°旋转，并且排空气性能良好。气动阀应用领域：1.罐装/瓶罐系统;2.啤酒酿造和饮料技术;3.化工工业;4.橡胶机械;5.食品工业;6.纺织印染和漂白;7.真空技术;8.水处理装置;9.清洗消毒高温灭菌;10.洗涤机械。

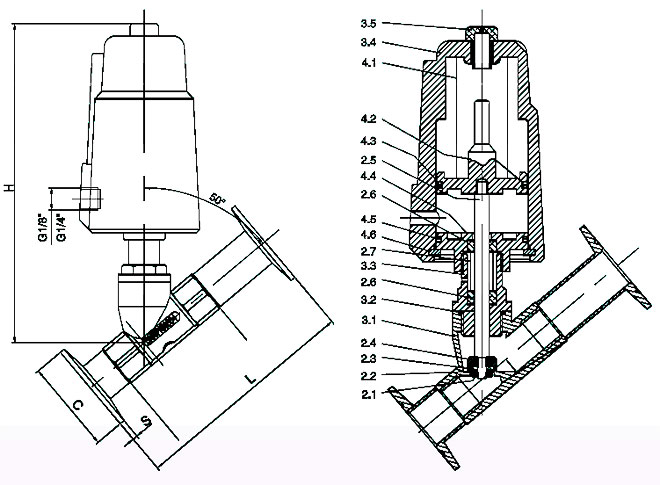

外形尺寸(mm)
DN	L	C	S	H	D	执行器
15	110	51	3	170	51	40
20	116	51	3	185	62	50
25	130	51	3	195	62	50
32	156	51	3	235	76	63
40	156	65	3	250	92	80
50	178	78	3	265	92	80
65	207	91	3	305	117	100
80	231	106	3	365	140	125

部分列表
2.1螺栓	3.1阀体	4.1弹簧
2.2孔板密封件	3.2密封环	4.2活塞
2.3密封盘	3.3螺纹连接件	4.3O型圈
2.4阀盘	3.4汽缸	4.4阀盖
2.5阀杆	3.5观察窗	4.5O型圈
2.6V型填料		4.6档圈
2.7弹簧
