紧急切断阀

这是一种安全保护阀。安装在液化石油气储罐站液相与气相管路上，与空压机(或储气罐)配套使用， 以便在管道发生大量泄漏时，气源泄压或高温使易熔塞合金熔化，阀门自动关闭止漏，起安全保护作用。此阀也可做为气动截止阀使用。可实现远距离控制，关闭迅速，开启灵活。是替代进口的理想选择。

通径(DN)：25-200(mm)
压力(PN)：2．5，4．0MPa JIS-10K，20K
气源接口：PC1／4
高温溶闭温度：70±5℃

【结构特点】

　一、本阀在无气压情况下，阀瓣处于常闭状态，当气泵把压力气输入本阀气缸时，阀瓣开启，当需要关闭阀门或遇有紧急情况时，将压力泄掉即自动关闭。
二、本阀是由柱塞固定在阀座上，当缸即阀瓣，当压力气通过阀座注入气缸时，阀瓣即离开阀座，当压力泄掉，阀瓣由于弹簧力的作用，迅速关闭。
三、阀门工作介质的流动方向，阀座端为出口，无阀座端即为进口和气压力方向相反。

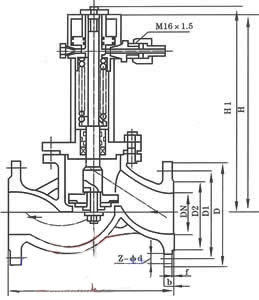

【性能规范 】 公称压力PN 2.5、4.0MPa 气缸工作压力 ≤4.0MPa 适用温度T -40-+80℃ 气缸使用介质 氢气、空气 工作介质 液化气、天然气 熔闭温度 70℃-±5℃ 闭止时间 ≤10秒 气缸开启介质 ≥0.4MPa QDQ421F主要外型尺寸和连接尺寸 单位：mm PN DN L H H1 D D1 D2 b f Z-φd 2.5MPa 4.0MPa 25 160 260 230 115 85 65 16 2 4-14 32 180 270 240 135 100 78 18 2 4-18 40 200 280 250 145 110 85 18 3 4-18 50 230 300 270 160 125 100 20 3 4-18 80 310 360 320 195 160 135 22 3 8-18 100 350 400 360 230 190 160 24 3 8-23 150 480 510 510 300 250 218 30 3 8-25 200 600 610 550 360 310 278 30 4 12-25 【主要零件材料】 阀体 阀杆 弹簧 密封圈 碳钢 不锈钢 铬钒钢 聚四氟乙烯 QDY421F-25 /40液动紧急切断阀 性能规范： 公称压力PN 0.5MPa 4.0MPa 油缸使用压力 ≤4.0MPa 适用温度T -40-+50℃ 油缸使用介质 13#机械油 工作介质 液化石油气 熔闭温度 40℃-±50℃ 闭止时间 ≤10秒 QDY421F主要外型尺寸和连接尺寸 单位：mm PN DN L H H1 D D1 D2 b f Z-φd 2.5MPa 4.0MPa 25 160 232 242 115 85 65 16 2 4-14 50 230 346 359 160 125 100 20 3 4-18 80 310 445 465 195 160 135 22 3 8-18 100 350 590 623 230 190 160 24 3 8-23 150 480 610 635 300 250 218 28 3 8-25 200 600 630 645 360 310 278 30 4 12-25

中国.上玉集团有限公司是专业生产切断阀的厂家，紧急切断阀订货须知：
一、①紧急切断阀产品名称与型号②紧急切断阀口径③紧急切断阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的紧急切断阀型号，请按紧急切断阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
