ZSPC、ZSNC 型气动活塞切断阀，由气动活塞执行机构和切断机构组成。按阀芯密封面材料可分为硬密封和软密封；按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗粒状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。
| 公称通径 mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||
| 阀座直径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 可与本公司 商洽生产 | |
| 额定流量系数 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 | ||
| 公称压力 MPa | 1.6 ； 4.0 ； 6.4 | ||||||||||||
| 行 程 mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||||
| 流量特性 | 快 开 | ||||||||||||
| 介质温度 ℃ | 软密封：-40～150（常温型） ； 硬密封：-40～200（常温型）； -40～450（中温型） | ||||||||||||
| 法兰尺寸、型式 | PN16按JB79-59； PN4.0、64按JB/T79.2-94凹式 | ||||||||||||
| 阀体材质 | ZG230-450 ； ZG1Cr18Ni9Ti；ZGOCr18Ni12Mo2Ti | ||||||||||||
| 阀座、阀芯材质 | 1Cr18Ni9 ； 0Cr18Ni12Mo2Ti | ||||||||||||
| 上阀盖型式 | 普通式（常温型） ； 热片式（中温型） | ||||||||||||
| 可配附件 | 手轮机构、空气过滤减压器、电磁阀、信号回讯器等 | ||||||||||||
| 公称通径 mm | 执行机构型号 | 气缸直径 mm | 行程 mm | 进气孔螺纹 | 备注 | |||
| 常温型 | 中温型 | 常温型 | 中温型 | 常温型 | 中温型 | |||
| 20 | ZSPA-1、ZSPB-1 | ZSPA-1、ZSPB-1 ZSN-1 |
150 | 150 | 10 | M16×1.5 | M16×1.5 | ZSP：单作用 ZSN：双作用 |
| 25 | ||||||||
| 40 | ZSPA-2、ZSPB-2 ZSN-1 |
200 | 16 | |||||
| 50 | ||||||||
| 65 | ZSPA-2、ZSPB-2 | ZSPA-3、ZSPB-3 ZSN-2 |
200 | 300 | 25 | M20×1.5 | ||
| 80 | ||||||||
| 100 | 30 | |||||||
| 150 | ZSPA-3、ZSPB-3 | ZSPA-4、ZSPB-4 ZSN-3 |
300 | 400 | 40 | M20×1.5 | M24×2 | |
| 200 | 60 | |||||||
| 公称通径 mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||
| 阀座直径 mm | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 软密封泄漏量 | 水 试 △P=△Pmax ml/min |
0 | ||||||||||
| 气 试 △P=0.35MPa 气泡数/min |
1 | 1 | 2 | 3 | 4 | 6 | 11 | 18 | 27 | 45 | ||
| 硬密封泄漏量 | 水 试 MPa |
4.0 | 3.0 | |||||||||
| ml/min | 0.24 | 0.30 | 0.38 | 0.48 | 0.60 | 0.78 | 0.96 | 1.2 | 1.125 | 1.35 | 1.8 | |
| 气试△P=0.35MPa ml/min |
23.3 | 29.2 | 37.3 | 46.7 | 58 | 75.8 | 93.3 | 116.7 | 145.8 | 175 | 233.3 | |
| 切断时间 s | 0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||||
| 额定行程偏差% | +6 | |||||||||||
| 公称通径 mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
| 气缸直径 mm | 150 | 200 | 300 | 400 | |||||||||
| 气源压力KPa | 500 | 允许压差 | 整机 气关式 |
流开 | 4.0 | 4.0 | 2.6 | 2.2 | 3.8 | 2.6 | 2.0 | 1.95 | 1.59 |
| 流关 | 4.0 | 4.0 | 4.0 | 3.1 | 3.1 | 2.1 | 1.6 | 2.0 | 1.63 | ||||
| 整机 气开式 |
流开 | 4.0 | 3.0 | 2.1 | 1.7 | 1.7 | 1.1 | 0.9 | 0.52 | 0.43 | |||
| 流关 | 4.0 | 4.0 | 1.0 | 4.0 | 4.0 | 3.6 | 2.7 | 3.4 | 2.2 | ||||

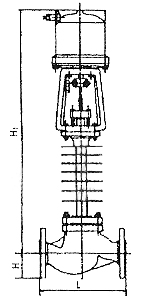

| 公称通径 DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
| L | PN MPa | 1.6 | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 500 | 635 |
| 4.0 | 650 | ||||||||||
| 6.4 | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 520 | 650 | ||
| H | 65 | 70 | 85 | 90 | 100 | 105 | 125 | 170 | 205 | ||
| 不带手轮 | H1 | 常温型 | 445 | 455 | 485 | 485 | 605 | 605 | 620 | 962 | 988 |
| 中温型 | 596 | 606 | 636 | 636 | 770 | 770 | 785 | 1178 | 1226 | ||
| 带手轮 | H1 | 常温型 | 630 | 640 | 670 | 670 | 790 | 790 | 805 | 1087 | 1113 |
| 中温型 | 781 | 791 | 821 | 821 | 955 | 955 | 970 | 1303 | 1351 | ||
| H2 | 160 | 160 | 160 | 160 | 160 | 160 | 270 | 270 | 270 | ||
| H3 | 220 | 220 | 220 | 220 | 220 | 220 | 390 | 390 | 390 | ||
中国.上玉集团有限公司是专业生产切断阀的厂家，气动活塞切断阀订货须知：
一、①气动活塞切断阀产品名称与型号②气动活塞切断阀口径③气动活塞切断阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的气动活塞切断阀型号，请按气动活塞切断阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
