电动盲板阀

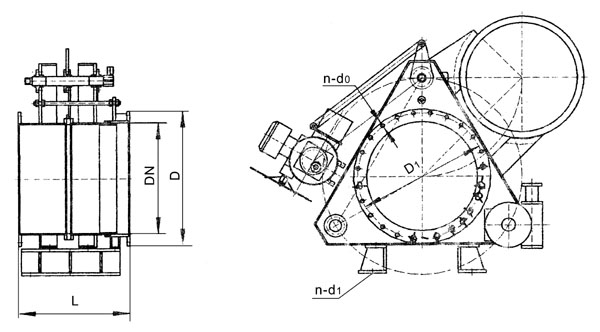

一、结构简图

二、主要结构特点

1、本阀由阀门本体、驱动装置，夹紧装置等组成。 　2、阀门本体采用三点式结构，结构紧凑、整体刚性好、重量好。 　3、阀体、阀板密封副采用不锈钢与橡胶组成的柔性密封副，密封可靠，密封圈采用氟橡胶，耐高温，使用寿命长。 　4、夹紧机构采用丝杆螺母式，夹紧、松开动作迅速，自锁性好。 　5、采用防爆型电机，无论在室内还是室外，均能保证阀门安全可靠运作。 　6、本盲板阀可现场手动操作，也可远距离顺控。 　7、本盲板阀也可单独设计电气控制箱操作控制装置，本机出厂不配电气控制箱，用户如需另订。

三、动作原理

1、由阀开启到阀关闭： 夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作逆时针转动到位，闸板关闭到位（指示灯显示），夹紧电机动作，带动丝杆作顺时针转动，阀体夹紧到位（指示灯显示）完成阀门由开启到关闭的全过程。 　2、阀门由关闭到开启： 夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作顺时针转动，闸板开启到位，（指示灯显示）完成阀门由关闭到开启的全过程。

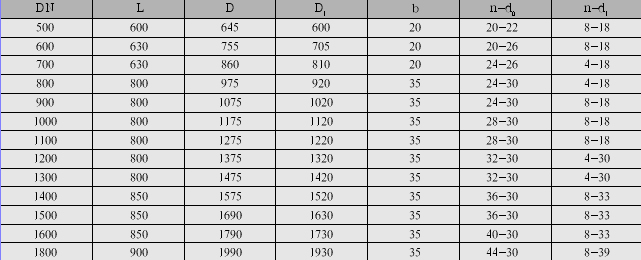

四、主要连接尺寸

中国.上玉集团有限公司是专业生产特殊阀门的厂家，电动盲板阀订货须知：
一、①电动盲板阀产品名称与型号②电动盲板阀口径③电动盲板阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的电动盲板阀型号，请按电动盲板阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
