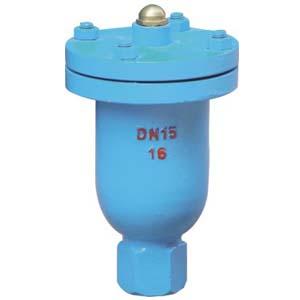

内螺纹单口排气阀

  • 产品介绍
  • 型号意义
  • 产品结构/安装尺寸
  • 故障原因及排除方法

QB1内螺纹单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。

内螺纹单口排气阀作用原理:

当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。
内螺纹单口排气阀用途及主要性能规范:
1、本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
2、安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检验停水。
3、如需方求方本排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。



内螺纹单口排气阀主要零配件

1 2 3 4 5 6 7 8
阀体 空心球 密封垫 阀盖 排气咀 垫圈 螺母 双头螺柱

内螺纹单口排气阀主要外形连接尺寸

型号 公称通径Dg 主要及连接尺寸 阀体材料
D D1 D2 H 介质
QB1-10法兰式 15 195 160 85 330 铸铁、铸钢
20 195 160 85 330 铸铁、铸钢
25 195 160 85 330 铸铁、铸钢
QB1-10丝口式 1/2"       280 铸铁、铸钢
3/4"       280 铸铁、铸钢
1"       280 铸铁、铸钢
11/4"       280 铸铁、铸钢
11/2"       280 铸铁、铸钢



中国.上玉集团有限公司是专业生产排气阀的厂家,内螺纹单口排气阀订货须知:
一、①内螺纹单口排气阀产品名称与型号②内螺纹单口排气阀口径③内螺纹单口排气阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的内螺纹单口排气阀型号,请按内螺纹单口排气阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
