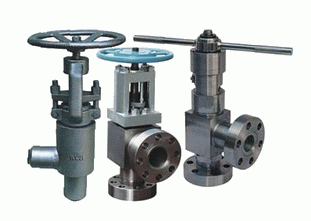

高压角式截止阀

+放大图片

产品名称：高压角式截止阀
阀门型号：J44Y J44H J47Y J47H
上一个产品：堰式衬胶隔膜阀
下一个产品：气动三通阀(快装)
在线客服：
在线订购：

产品介绍
型号意义
产品结构/安装尺寸
故障原因及排除方法

J44Y J44H J47Y J47H高压角式截止阀适用压力:1.6Mpa-32Mpa.

主要性能规范：

公称压力PN	1.6	2.5	MPa
壳体试验压力PT	2.4	3.75
高压密封试验压力	1.76	2.75
低压气密封试验	0.5 - 0.7
适用介质	水、油品、蒸汽
适用温度	≤425℃

主要外形尺寸：

型号	DN	L	D	D1	M	D2	Dn	Dn	b	Z-φd	L0	H	H1	重量(kg)
AJ44H-320 AL44H-320	3	60	70	42	M14×1.5	10	3	-	15	3-16	100	71	77	1.25
AJ44H-320 AL44H-320	6	60	70	42	M14×1.5	10	6	-	15	3-16	150	80	94	1.25
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	10	10	20	3-18	200	260	275	5.7
J44Y-160 L44Y-160	15	105	95	60	M24×2	16	15	16	20	3-18	200	268	288	6.2
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	10	10	20	3-18	200	260	275	5.7
J44Y-320 L44Y-320	15	105	105	68	M33×2	17	15	17	20	3-18	200	268	288	6.8

型号	DN	L	D	D1	M	D2	Dn	Dn	b	Z-φd	L0	H	H1	重量(kg)
J44Y-160 L44Y-160	25	120	105	68	M33×2	28	23	23	20	3-18	300	225	245	9.1
	32	135	115	80	M42×2	37	29	29	22	4-18	300	222	248	11
	40	165	165	115	M52×2	47	39	39	28	6-26	350	265	300	20
	50	190	165	115	M64×3	59	50	50	32	6-26	400	303	345	30
J44Y-320 L44Y-160	25	120	115	80	M42×2	35	23	23	22	4-18	300	225	245	10.8
	32	132	135	95	M48×2	41	29	29	25	4-22	300	222	248	13.5
	40	165	165	115	M64×3	58	39	42	32	6-26	350	265	300	23
	50	190	200	145	M80×3	70	50	53	40	6-29	400	303	345	39.2
GL44H-160 GL44Y-160	65	215	200	145	M80×3	73	60	65	40	6-29	710	430	490	81
	80	260	225	170	M100××3	93	75	80	50	6-33	810	520	600	138
	100	290	260	195	M125×4	115	95	99	60	6-36	850	595	685	223
GL44H-320 GL44Y-320	65	215	225	170	M100×3	90	60	68	50	6-33	710	430	490	93
	80	260	260	195	M125×4	112	75	85	60	6-36	810	520	600	158
	100	290	300	235	M155×4	130	95	103	75	8-39	850	595	285	228

中国.上玉集团有限公司是专业生产角式截止阀的厂家，高压角式截止阀订货须知：
一、①高压角式截止阀产品名称与型号②高压角式截止阀口径③高压角式截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的高压角式截止阀型号，请按高压角式截止阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站，如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
