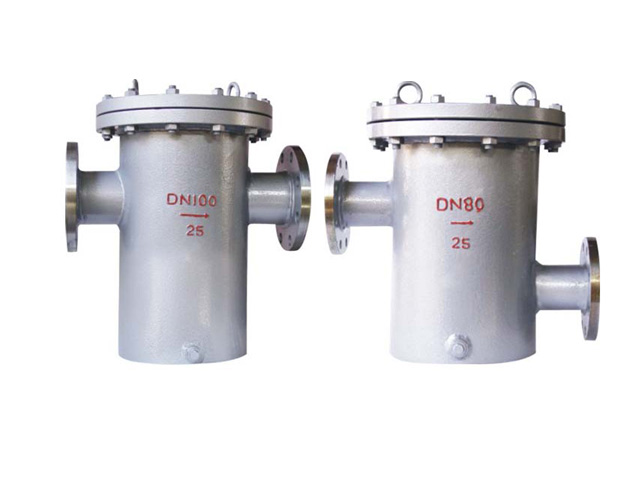

篮式过滤器

+放大图片

产品名称：篮式过滤器
阀门型号：
上一个产品：堰式衬胶隔膜阀
下一个产品：气动三通阀(快装)
在线客服：
在线订购：

产品介绍
型号意义
产品结构/安装尺寸
故障原因及排除方法

篮式过滤器是工业生产中不可缺少的管道附件，安装在管道上能滤除流体中的固体杂质，保证管线设备系统正常地运行，可使流体更加纯净，获得理想的工业产品；使用一段时间后打开上盖取出象提蓝子式的过滤网，一经洗刷即可以恢复如新。因此，在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户的青睐。

主要零件材料：

壳体材质	铸铁、碳钢	不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、柔性石墨、聚四氟乙烯
工作温度(℃)	-30～+380	-80～+450
公称压力(MPa)	0.6～6.4 (150Lb～300Lb)
过滤精度（目/in）	10-300
连接方式	法兰、对焊

直通篮式过滤器外形尺寸 mm ：

公称直径DN	主要尺寸					排放□“B”	参考重量（kg）
公称直径DN	φ	L	H1	H2	H（拆卸滤网距离）	排放□“B”	参考重量（kg）
25	76	220	160	260	480	R1/2"	12
32	76	220	165	270	495		16
40	114	280	180	300	550		23
50	114	280	180	300	550		28
65	140	330	220	350	650		48
80	168	340	260	400	740		65
100	219	420	310	470	880	R3/4"	126
150	273	500	430	620	1175		248
200	325	560	530	780	1875		292
250	426	660	640	930	2170		415
300	478	750	840	1200	2690		596

高低篮式过滤器外形尺寸 mm:

公称直径DN	主要尺寸						排放□“B”	参考重量（kg）
公称直径DN	φ	L	H1	H2	H3	H（拆卸滤网距离）	排放□“B”	参考重量（kg）
25	76	220	110	70	280	520	R1/2"	15
32	76	220	110	70	285	525		19
40	114	280	120	100	340	630		24
50	114	280	120	100	340	630		29
65	140	330	160	110	400	750		40
80	168	340	180	140	460	860		55
100	219	420	220	170	550	1040	R3/4"	103
150	273	500	310	220	720	1375		181
200	325	560	390	280	900	2005		303
250	426	660	480	320	1070	2320		439
300	478	750	640	400	1360	2870		625

中国.上玉集团有限公司是专业生产过滤器的厂家，篮式过滤器订货须知：
一、①篮式过滤器产品名称与型号②篮式过滤器口径③篮式过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的篮式过滤器型号，请按篮式过滤器型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站，如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。

订货须知：

一、①篮式过滤器产品名称与型号②篮式过滤器口径③篮式过滤器是否带附件以便我们的为您正确选型④篮式过滤器的使用压力⑤篮式过滤器的使用介质的温度。
二、若已经由设计单位选定我公司的篮式过滤器型号，请按篮式过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的公司专家为您审核把关。
感谢您访问我们的网站，如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

维护及保养：

　　1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属易损件，需特别保护；　　2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质；　　3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；　　4、如发现不锈钢钢丝网变形或损坏，需马上更换。
