PH44H排渣止回阀PH44H渣止回阀(check valve)：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
排渣止回阀主要适用于不超过6.4MPa、工作温度≤100℃的矿山、冶金、电力、化工、污水排放等行业输送矿浆、砂浆、污水。
|
型号： |
PH44Y-16C/25C/40C/64C | 口径： | DN50-DN350 |
| 压力： | 1.6MPA-6.4MPA | 材质： |

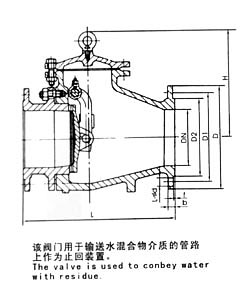

主要尺寸及重量：
| 型 号 | 公称通径 DN(mm) |
主 要 尺 寸(mm) | 重 量 (Kg) | |||||||
| L | D | D1 | D2 | Z-φd | b | f | H | |||
| PH44H-10C | 80 | 241 | 200 | 160 | 132 | 8-φ18 | 20 | 3 | 260 | 48 |
| 100 | 292 | 220 | 180 | 156 | 8-φ18 | 20 | 3 | 270 | 63 | |
| 150 | 356 | 285 | 240 | 212 | 8-φ22 | 22 | 290 | 120 | ||
| 200 | 495 | 340 | 295 | 268 | 8-φ22 | 22 | 345 | 200 | ||
| 250 | 622 | 395 | 350 | 320 | 12-φ22 | 24 | 412 | 250 | ||
| 300 | 698 | 445 | 400 | 370 | 12-φ22 | 26 | 468 | 320 | ||
| 350 | 787 | 505 | 460 | 430 | 16-φ22 | 28 | 4 | 524 | 400 | |
| 400 | 900 | 565 | 515 | 482 | 16-φ26 | 30 | 600 | 517 | ||
| 450 | 918 | 615 | 565 | 532 | 20-φ26 | 32 | 670 | 610 | ||
| 500 | 978 | 670 | 620 | 585 | 20-φ26 | 34 | 750 | 705 | ||
| PH44H-16C | 80 | 241 | 200 | 160 | 132 | 8-φ18 | 20 | 3 | 260 | 48 |
| 100 | 292 | 220 | 180 | 156 | 8-φ18 | 20 | 270 | 63 | ||
| 150 | 356 | 285 | 240 | 212 | 8-φ22 | 24 | 290 | 130 | ||
| 200 | 495 | 340 | 295 | 268 | 12-φ22 | 24 | 345 | 210 | ||
| 250 | 622 | 405 | 355 | 320 | 12-φ26 | 26 | 412 | 260 | ||
| 300 | 698 | 460 | 410 | 370 | 12-φ26 | 28 | 4 | 468 | 330 | |
| 350 | 787 | 520 | 470 | 429 | 16-φ26 | 30 | 524 | 415 | ||
| 400 | 900 | 580 | 525 | 480 | 16-φ30 | 32 | 600 | 532 | ||
| 450 | 918 | 640 | 585 | 548 | 20-φ30 | 34 | 670 | 625 | ||
| 500 | 978 | 715 | 650 | 609 | 20-φ30 | 36 | 750 | 720 | ||
| PH44H-25 | 80 | 318 | 200 | 160 | 132 | 8-φ18 | 24 | 3 | 260 | 48 |
| 100 | 356 | 235 | 190 | 156 | 8-φ22 | 24 | 270 | 65 | ||
| 150 | 444 | 300 | 250 | 212 | 8-φ26 | 28 | 290 | 140 | ||
| 200 | 535 | 360 | 310 | 278 | 8-φ26 | 30 | 4 | 345 | 230 | |
| 250 | 622 | 425 | 370 | 335 | 8-φ26 | 32 | 412 | 280 | ||
| 300 | 711 | 485 | 430 | 390 | 8-φ30 | 34 | 648 | 350 | ||
| 350 | 838 | 555 | 490 | 450 | 8-φ33 | 38 | 524 | 440 | ||
| 400 | 864 | 620 | 550 | 505 | 8-φ36 | 40 | 600 | 550 | ||
| 450 | 978 | 670 | 600 | 555 | 8-φ36 | 42 | 670 | 650 | ||
| 500 | 1016 | 730 | 660 | 615 | 8-φ36 | 44 | 750 | 745 | ||
中国.上玉集团有限公司是专业生产排渣止回阀的厂家，排渣止回阀订货须知：
一、①排渣止回阀产品名称与型号②排渣止回阀口径③排渣止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的排渣止回阀型号，请按排渣止回阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站，如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
