自平衡式节流截止阀/B/J高压平衡阀

+放大图片

产品名称：自平衡式节流截止阀/B/J高压平衡阀
阀门型号：LJ66Y
上一个产品：堰式衬胶隔膜阀
下一个产品：气动三通阀(快装)
在线客服：
在线订购：

产品介绍
型号意义
产品结构/安装尺寸
故障原因及排除方法

平衡式调节阀（B/J66Y-160（200） B/J66Y（350））BJ66Y

　　自平衡式截止阀参考API及有关标准优化设计而成，结构新颖，阀瓣有数个孔和上腔相通，达到上下压力自平衡。采用复合填料，密封可靠，磨擦力小。密封采用活阀座结构。堆焊硬质合金。

阀门可安装在水平或垂直的管道上。

结构特点

公称压力（MPa）	16.0	20.0	25.0	35.0
壳体试验压力（MPa）	24.0	30.0	37.5	52.5
密封试验压力（MPa）	17.6	22.0	27.5	38.5
适用介质	水、油品、天然气等
适用温度	-29℃~121℃

阀门制造：GB12235-1994

结构长度：GB/T15188.1-1994

阀门试验：GB/T13927-1992

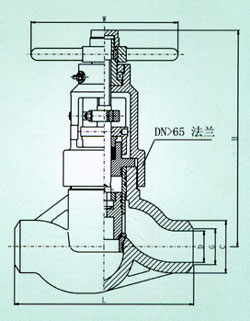

BJ66Y外形及连接尺寸

公称压力（MPa）	公称通径（MPa）	尺寸（mm）
公称压力（MPa）	公称通径（MPa）	D	G	C	L	H	W
16.0 20.0	25	22	27	49	254	243	220
	32	28	33	60	279	299	300
	40	35	40	70	305	332	300
	50	47	52	85	279	367	320
	65	57	63	103	330	383	320
	80	73	79	116	470	376	320
	100	98	104	142	546	472	350
	150	146	152	201	610	627	450
	200	190	196	258	737	760	550
25.0 35.0	25	22	27	49	254	243	220
	32	28	33	60	279	299	300
	40	35	40	70	305	332	300
	50	47	52	85	279	367	320
	65	57	63	103	330	383	320
	80	70	76	116	470	376	320
	100	92	98	156	546	472	350
	150	136	142	220	705	627	450
	200	174	180	270	832	760	550

B/J66Y BJ66Y主要零件材料

零件名称	阀体阀盖	阀瓣阀杆缸套	填料	双头螺栓	O型密封圈
材料	碳素铸钢	不锈钢	四氟+橡胶	35CrMoA	丁睛橡胶

中国.上玉集团有限公司是专业生产截止阀的厂家，自平衡式节流截止阀/B/J高压平衡阀订货须知：
一、①自平衡式节流截止阀/B/J高压平衡阀产品名称与型号②自平衡式节流截止阀/B/J高压平衡阀口径③自平衡式节流截止阀/B/J高压平衡阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的自平衡式节流截止阀/B/J高压平衡阀型号，请按自平衡式节流截止阀/B/J高压平衡阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站，如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
