电动遥控阀

+放大图片

产品名称：电动遥控阀
阀门型号：J145X
上一个产品：堰式衬胶隔膜阀
下一个产品：气动三通阀(快装)
在线客服：
在线订购：

产品介绍
型号意义

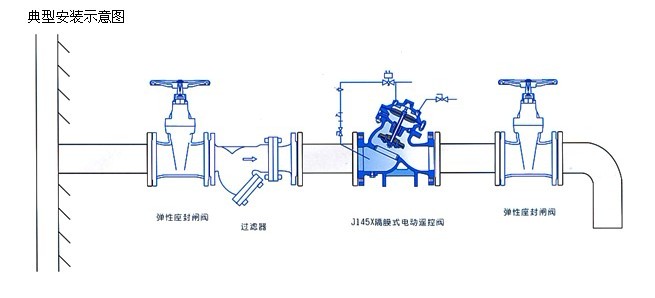

产品结构/安装尺寸
故障原因及排除方法

J145X电动遥控阀工作原理
   J145X电动遥控阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。当阀门从进口端给水时，水流流过针阀进入主阀上腔控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀上腔控制室内压力变低，主阀处于全开状态。当电磁导阀关闭时，主阀上腔控制室的水不能流出，控制室升压，推动膜片关闭主阀。
隔膜式电动遥控阀利用导阀控制阀门的开启和关闭，反应准确快速，采用三向电磁阀，维护简单。安装于各类给水系统的管道上。

隔膜式电动遥控阀特点
    1、准确快速的控制反应。
    2、关闭速度可调．阀门平稳关闭而不会产生压力波动。
    3、采用三向电磁阀，维护简单。

隔膜式电动遥控阀主要技术参数
    1、公称压力：1．0MPa、1．6MPa、2．5MPa
    2、适用介质：水    3、介质温度：O～80℃
    4、电磁阀的说明：电压：交流220V直流：24V

中国.上玉集团有限公司是专业生产水力控制阀的厂家，电动遥控阀订货须知：
一、①电动遥控阀产品名称与型号②电动遥控阀口径③电动遥控阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的电动遥控阀型号，请按电动遥控阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站，如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5Mpa
50	203	320	165	165	165	125	125	125	4-18	4-18	4-18
65	216	367	185	185	185	145	145	145	4-18	4-18	8-18
80	248	400	200	200	200	160	160	160	8-18	8-18	8-18
100	283	452	220	220	235	180	180	190	8-18	8-18	8-22
125	330	522	250	250	270	210	210	220	8-18	8-18	8-26
150	356	592	285	285	300	240	240	250	8-22	8-22	8-26
200	444	696	340	340	360	295	295	310	8-22	12-22	12-26
250	533	810	395	405	425	350	355	370	12-22	12-26	12-30
300	600	943	445	460	485	400	410	430	12-22	12-26	6-30
350	622	1200	505	520	555	460	470	490	16-22	16-26	16-33
400	698	1230	565	580	620	515	525	550	16-26	16-30	16-36
450	775	1230	615	640	670	565	585	600	20-26	20-30	20-36
500	811	1270	670	715	730	620	650	660	20-26	20-33	22-36
600	900	1600	780	840		725	770		20-30	20-36

订货须知：

一、①J145X隔膜式电动遥控阀产品名称与型号②J145X隔膜式电动遥控阀口径③J145X隔膜式电动遥控阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的J145X隔膜式电动遥控阀型号，请按J145X隔膜式电动遥控阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
